SÉRIE C

Ventilateur axial de la série C

snow flake
CVC
REFROIDISSEMENT PUISSANT CONCEPTION COMPACTE
Fiche produit
download icon
L-Series
Présentation générale
ENCOMBREMENT REDUIT PERFORMANCES EXCEPTIONNELLES
Les ventilateurs axiaux de la série C sont conçus pour répondre aux défis croissants actuels en matière de refroidissement grâce à des ventilateurs modulaires compacts, silencieux et hautement efficaces. Un rendement supérieur, un niveau sonore réduit et un entretien simplifié. En bref, plus de disponibilité, moins de tracas. Idéaux pour les centres de données, les refroidisseurs et les tours de refroidissement présentant une pression statique faible à moyenne. Grâce à leur technologie EC exclusive, les ventilateurs de la série C déplacent davantage d’air par tour, ce qui réduit la consommation d’énergie et garantit une conformité totale à la norme ErP2026.
HVAC
Une plateforme modulaire qui facilite le choix
Impeller
Plateforme ESPRready
HVAC
POURQUOI CHOISIR LA SÉRIE C ?
1

Rendement élevé, faible consommation d'énergie

2

Un fonctionnement ultra-silencieux de par sa conception

3

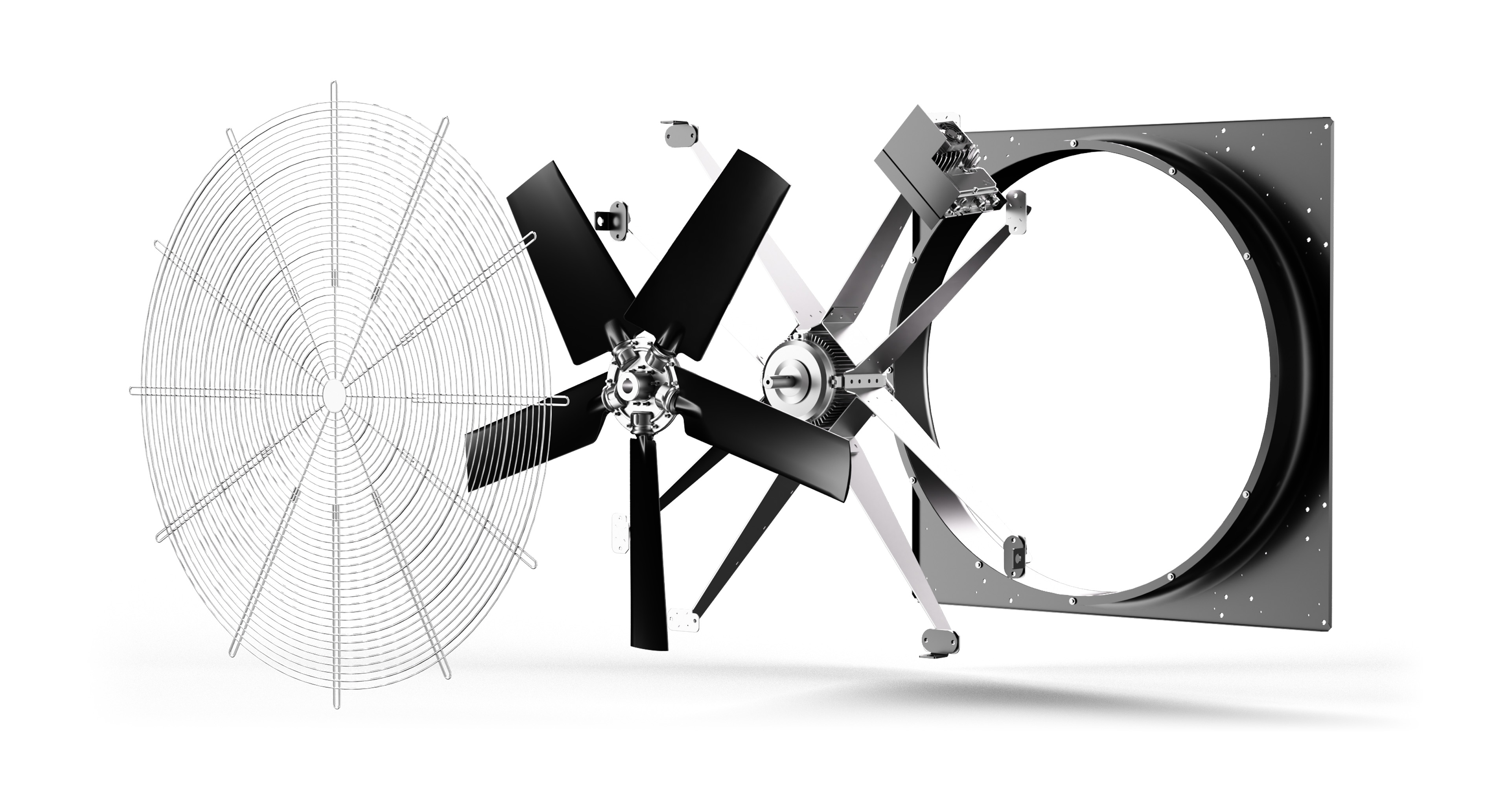

Conception compacte, entretien simplifié

4

Conçu pour un refroidissement à grand débit et un retour sur investissement rapide

5

Des configurations flexibles et tournées vers l'avenir

L-Series
Avantages
AC OU EC : EN AVANT-GARDE PAR RAPPORT À LA RÉGLEMENTATION, PRÊT POUR L'ERP2026
Les versions EC et AC de la série C sont toutes deux conformes à la norme ErP2026 — un sous-ensemble de l'ESPR (règlement sur l'écoconception des produits durables), une directive de l'Union européenne visant à promouvoir la durabilité des produits en intégrant des critères environnementaux dès la phase de conception. L’ESPR impose des exigences de performance plus strictes, de nouvelles exigences en matière de réparabilité, ainsi que des exigences relatives aux performances des ventilateurs à différentes charges et vitesses.
Image 1 Image 1 Image 1 Image 1 Image 1 Image 1 Image 1
Une seule plateforme
Deux façons de l’alimenter
La Série C est disponible avec une technologie AC robuste ou un système EC intelligent. Les deux solutions reposent sur la même architecture compacte et facile à entretenir.

EC

L’efficacité avec l’intelligence intégrée
Pour un contrôle précis de la vitesse et une intégration simple au système, la solution EC associe un moteur spécialement conçu pour les ventilateurs à un variateur externe placé hors du flux d’air.
  • 380–480 V · 50/60 Hz
  • Fonctionnement standard de −40 °C à +65 °C
  • Modbus RTU ouvert (RS485)
  • Quatre ports E/S configurables
  • Enregistrement des données et mises à jour logicielles via Modbus

AC

Des performances fiables, en toute simplicité
La gamme AC 60 Hz utilise un moteur compact à rotor interne et permet des configurations côté soufflage ou côté aspiration à mesure que les besoins en puissance augmentent.
  • 460–480 V · 60 Hz
  • Fonctionnement standard de −30 °C à +65 °C
  • Protection thermique PTO
  • Kit pour utilisation avec variateur de fréquence disponible
  • Configurations du moteur côté soufflage ou côté aspiration
PRÊT POUR L'ENVIRONNEMENT
Commencez par la plateforme standard de la série C, puis ajoutez-y une protection conçue pour répondre aux exigences en matière de température, d'humidité, de corrosion et d'hygiène.

Forfait « Bord de mer »

C5 : Protection moyenne contre la corrosion pour le moteur, le carter, le support et la roue.

Ensemble de tour de refroidissement

Conçu pour des taux d'humidité relative allant jusqu'à 95 %.

Boîtier à basse température

Démarrage fiable jusqu'à −40 °C, avec des options spécifiques pour l'industrie agroalimentaire.

Boîtier haute température (pour courant alternatif)

Configurations conçues pour fonctionner jusqu’à +80 °C.

Formule offshore

C5 : Protection moyenne du moteur et de la roue, avec boîtier et support en acier inoxydable
UN SYSTÈME DE REFROIDISSEMENT QUI S'ADAPTE À TOUTES LES SITUATIONS
Des centres de données aux systèmes CVC, en passant par les condenseurs, les évaporateurs et les tours de refroidissement, PMAX propose des solutions de refroidissement fiables, conçues pour offrir des performances optimales et une fiabilité à long terme.
Application

APPLICATIONS

  • Centres de données
  • Évaporateurs
  • Condenseurs
  • Refroidisseurs adiabatiques
  • Tours de refroidissement

Data centers, Evaporators, Condensers, Adiabatic coolers, Cooling towers

Une transition plus écologique
CONÇU POUR FONCTIONNER CONSTRUIT POUR DURER

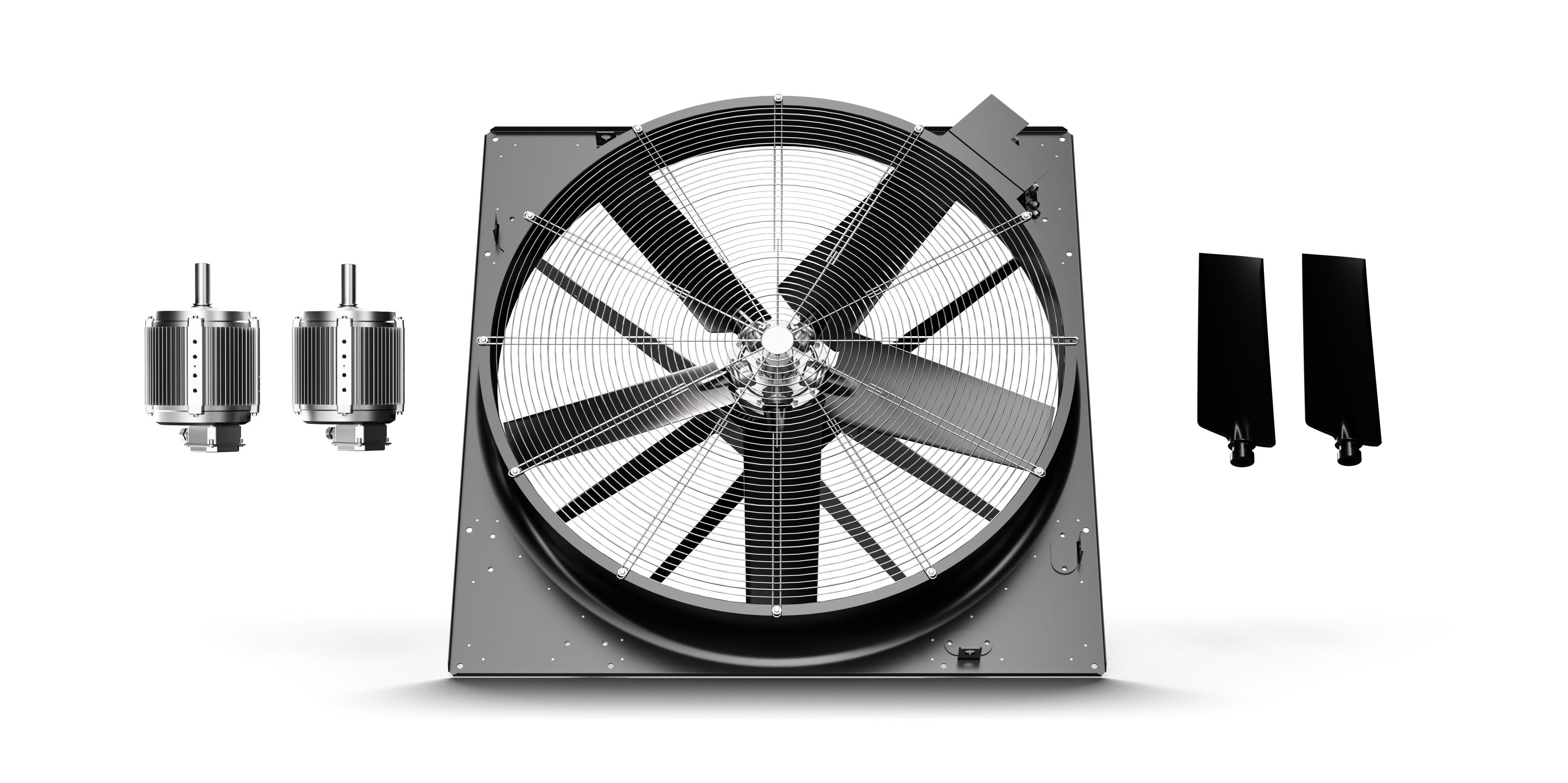

L'efficacité n'est qu'un aspect parmi d'autres de la question environnementale. La série C est conçue pour faciliter les réparations, le remplacement des composants et une gestion responsable en fin de vie, ce qui contribue à prolonger sa durée de vie utile tout en réduisant l'utilisation inutile de matériaux.
>90 %
aluminium recyclé provenant de la principale source d'approvisionnement de Multi-Wing
Réparable
moteur, transmission, roue, carter et composants de support
Mondial
La proximité des sites de production contribue à réduire le transport des composants
Délai de réponse prévu du service
Préparation en matière de législation énergétique pour garantir la confiance à long terme
Caractéristiques techniques
CARACTÉRISTIQUES TECHNIQUES

Construction

Roue
Pales renforcées, moyeu en alliage d'aluminium
Logement
Acier pré-galvanisé, revêtement par poudrage
Protection et soutien
Galvanisé par électrolyse, revêtement par poudrage
Carter du moteur
Aluminium ou fonte

Protection et homologations

Indice de protection contre la pénétration
Norme IP55, boîtier IP66
Classe d'isolation
F
Certification
CE / UKCA / UL
Mesure
ISO 5801, catégorie d'installation A

Climatisation + Certificat énergétique

Alimentation en courant alternatif
460–480 V / 60 Hz
Approvisionnement de la CE
380–480 V / 50–60 Hz
AC protection
Protection thermique de la prise de force
Contrôle CE
Quatre ports d'E/S configurables

Gamme

CA 60 Hz
800 / 910 / 1 000 / 1 240 / 1 340 / 1 560 mm
Commission européenne
910 / 1 000 / 1 240 / 1 340 / 1 560 mm
Température de l'AC
de −30 °C à +65 °C
Températures EC
de −40 °C à +65 °C
Téléchargements
TROUVEZ VOTRE MATÉRIEL
Nom
Données
À vous
Format
Fiche produit CE
03/02/26
5 MB
PDF
Fiche produit CA 60 Hz
03/02/26
5 MB
PDF
Fiche produit CA 50 Hz
03/02/26
5 MB
PDF
