概述

专为更高散热需求设计

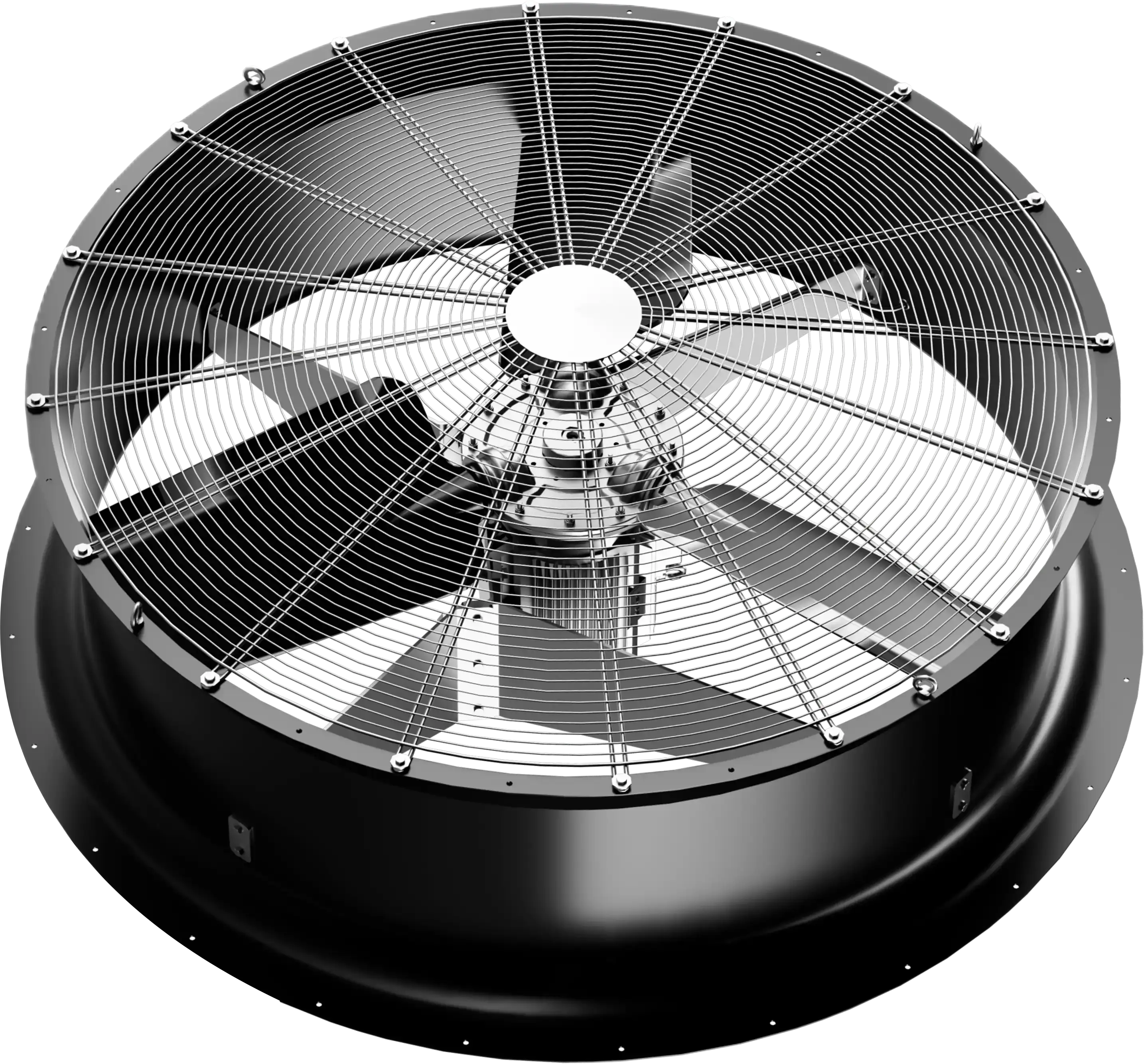

L系列轴流式EC风扇采用更少但更大的模块化风扇设计，以应对日益严峻的散热挑战。其特点在于：更高风量、更低噪音、更简易维护。简而言之，更长运行时间，更少麻烦。

风扇数量减少意味着电机数量减少、连接点减少以及故障点减少。直径可达 1,800 mm 通过优化叶片几何结构, L-Series 风扇每转可输送更多空气，从而减少湍流并降低能耗。

每转产生的气流更多

更少的粉丝。更少的故障点。

为何选择L系列？

更多气流，更少能耗

降低复杂性，减少维护

专为高效能与长期投资回报而打造

灵活、面向未来的配置

通过设计降低声学输出

福利

与您共同成长的制冷体验

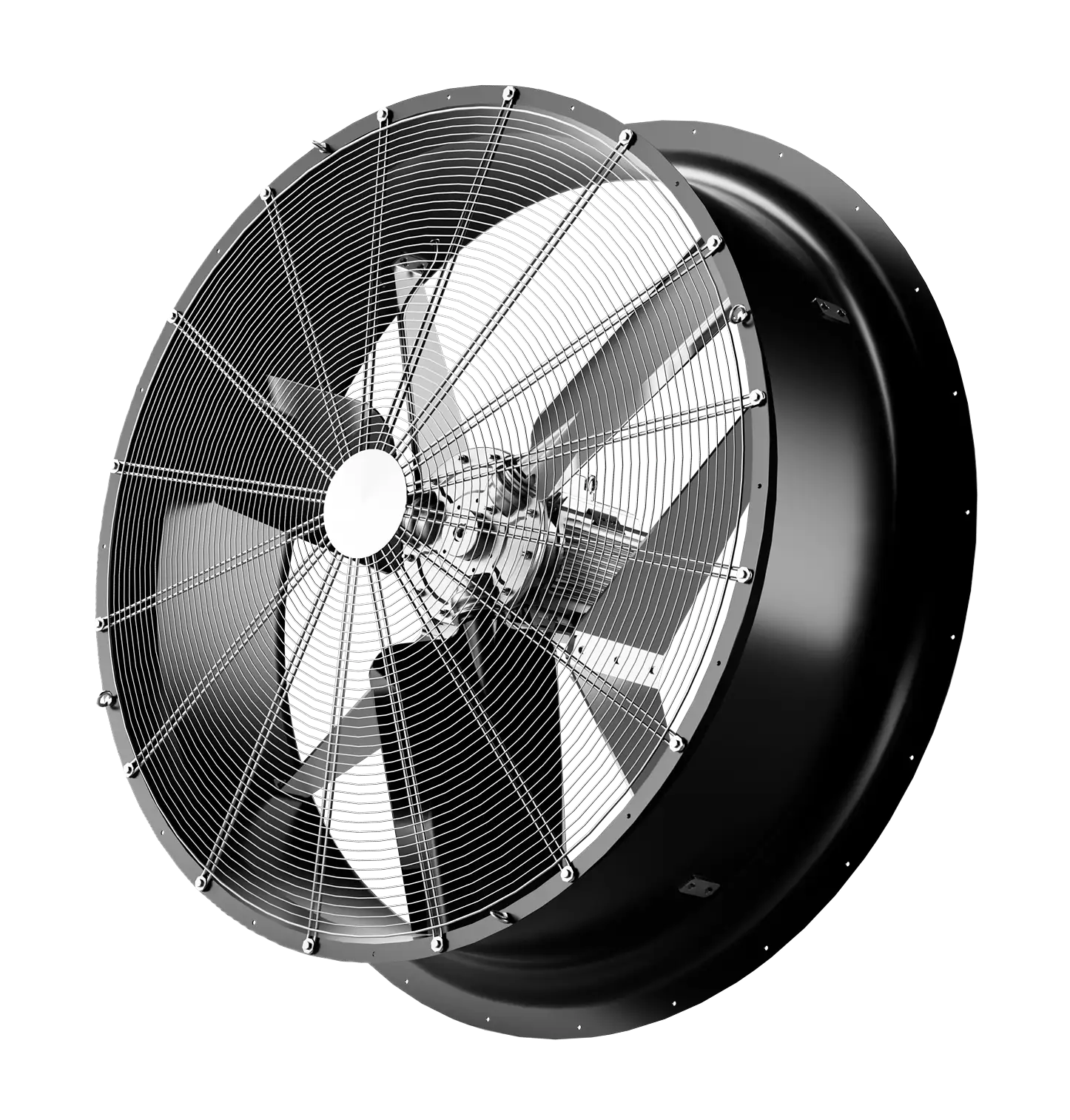

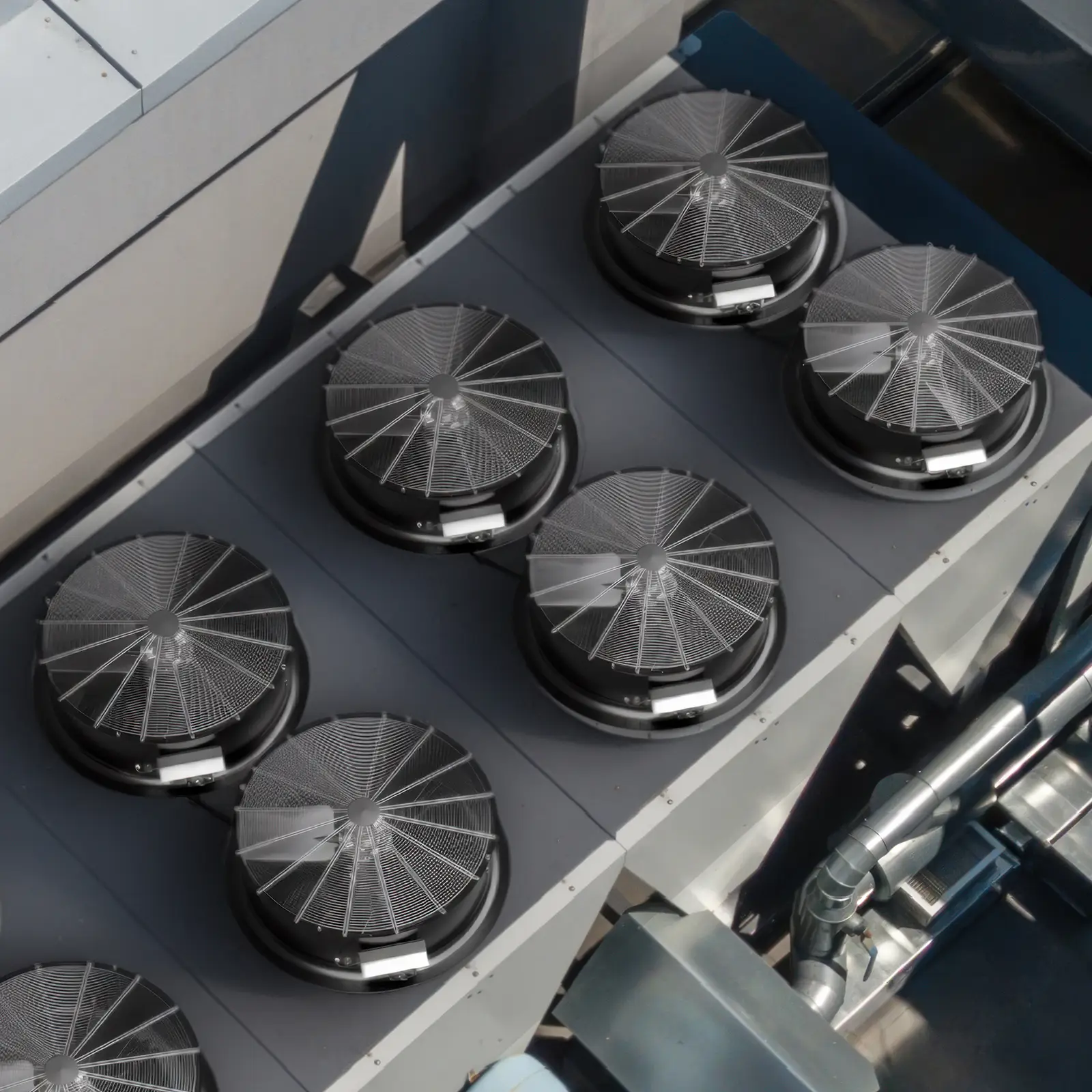

L系列轴流式EC风机可根据需求灵活扩展，以更低能耗提供更大风量，同时降低噪音输出，并具备灵活且面向未来的配置方案。

与您共同成长的制冷体验

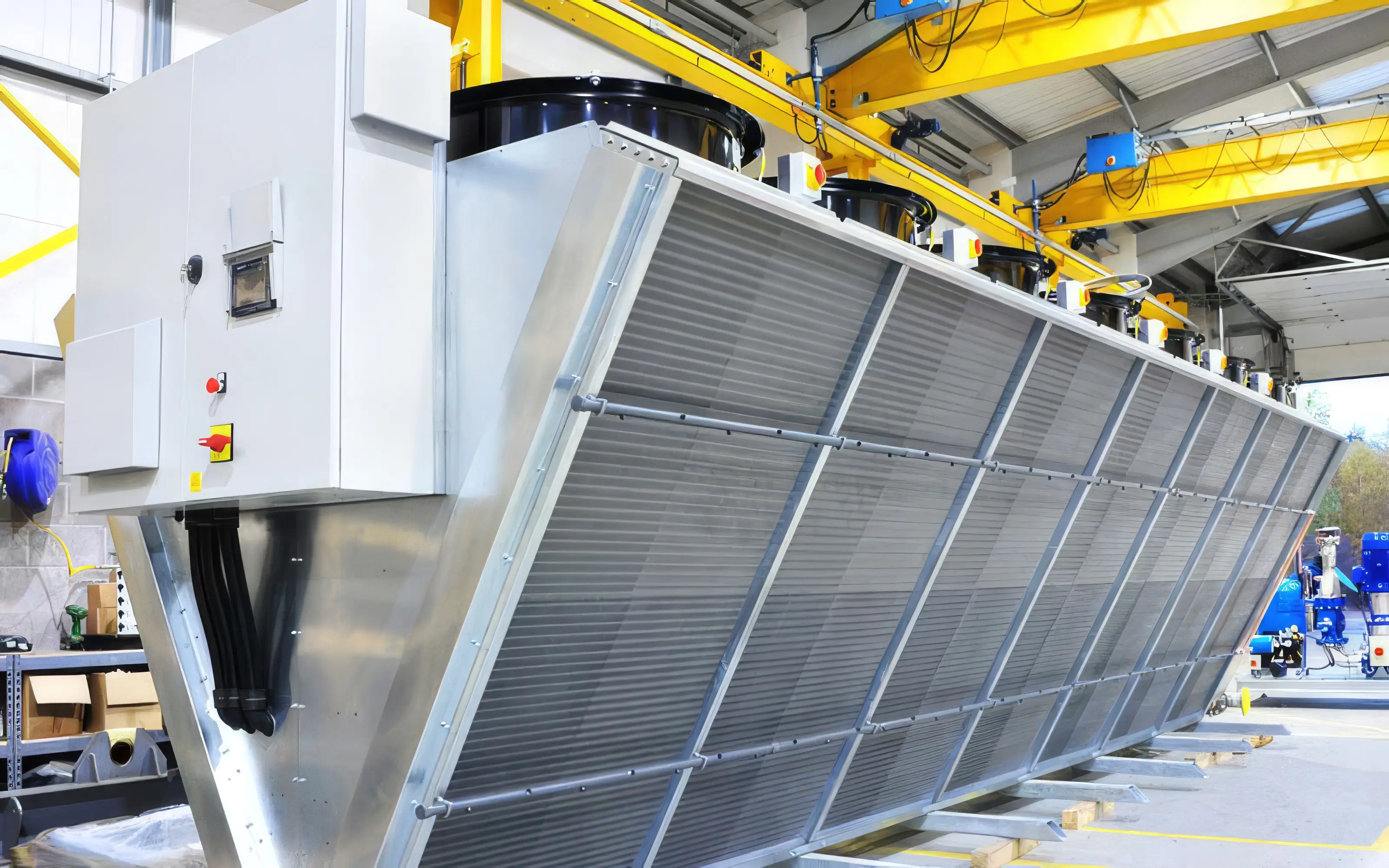

大直径设计有效减少湍流并降低能耗，而更少的电机和连接点则确保更高的运行时间、更便捷的维护以及持久耐用性，使L系列成为冷却塔和干式冷却器的明智之选。

面向未来的冷却解决方案

更少的故障点

为应对各种天气条件而打造

C3涂料

标准采用耐腐蚀涂料等级。

优化网格

空气动力学布局，实现最低能量损耗。

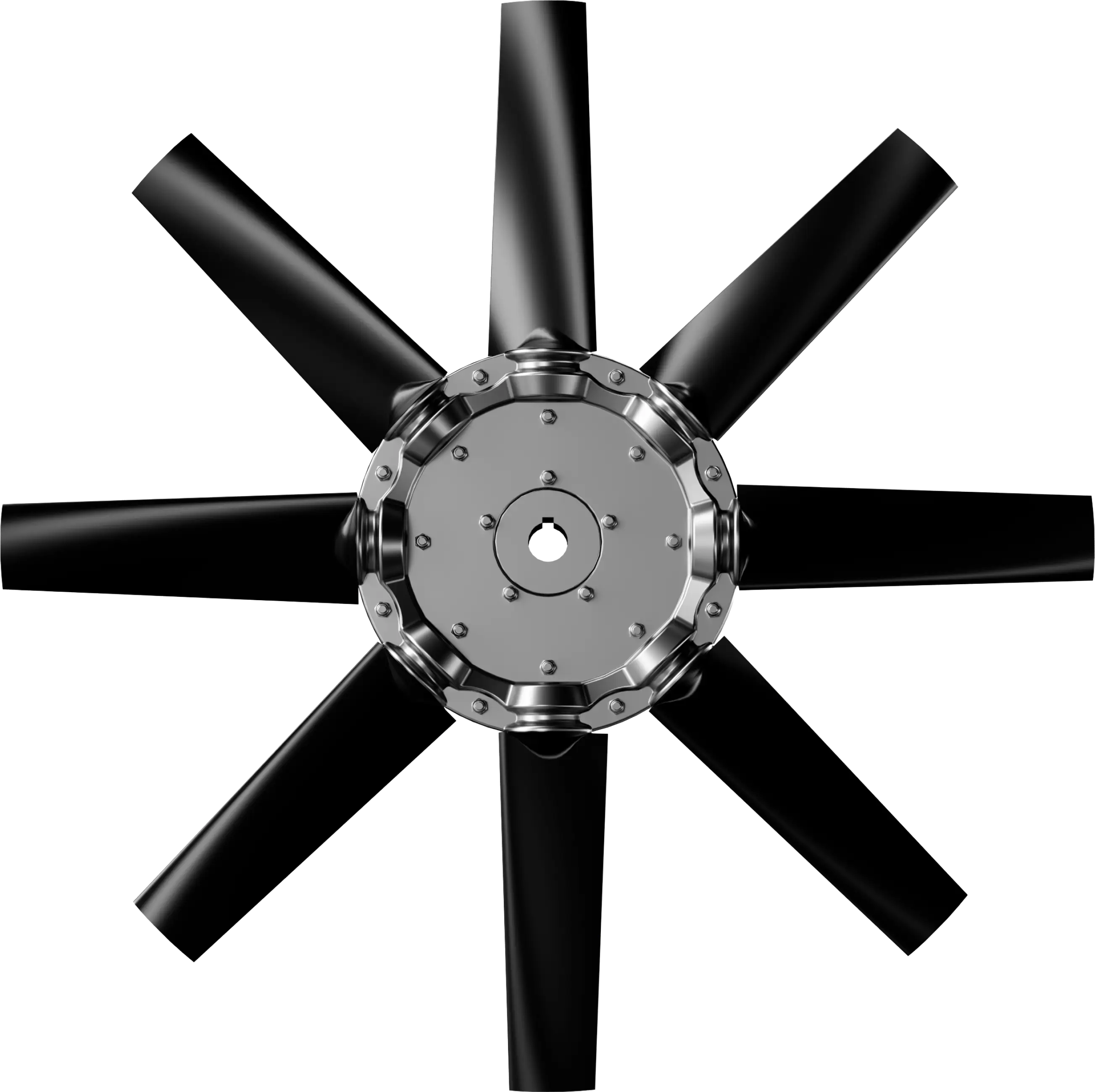

气流形状

9W2叶轮配置。

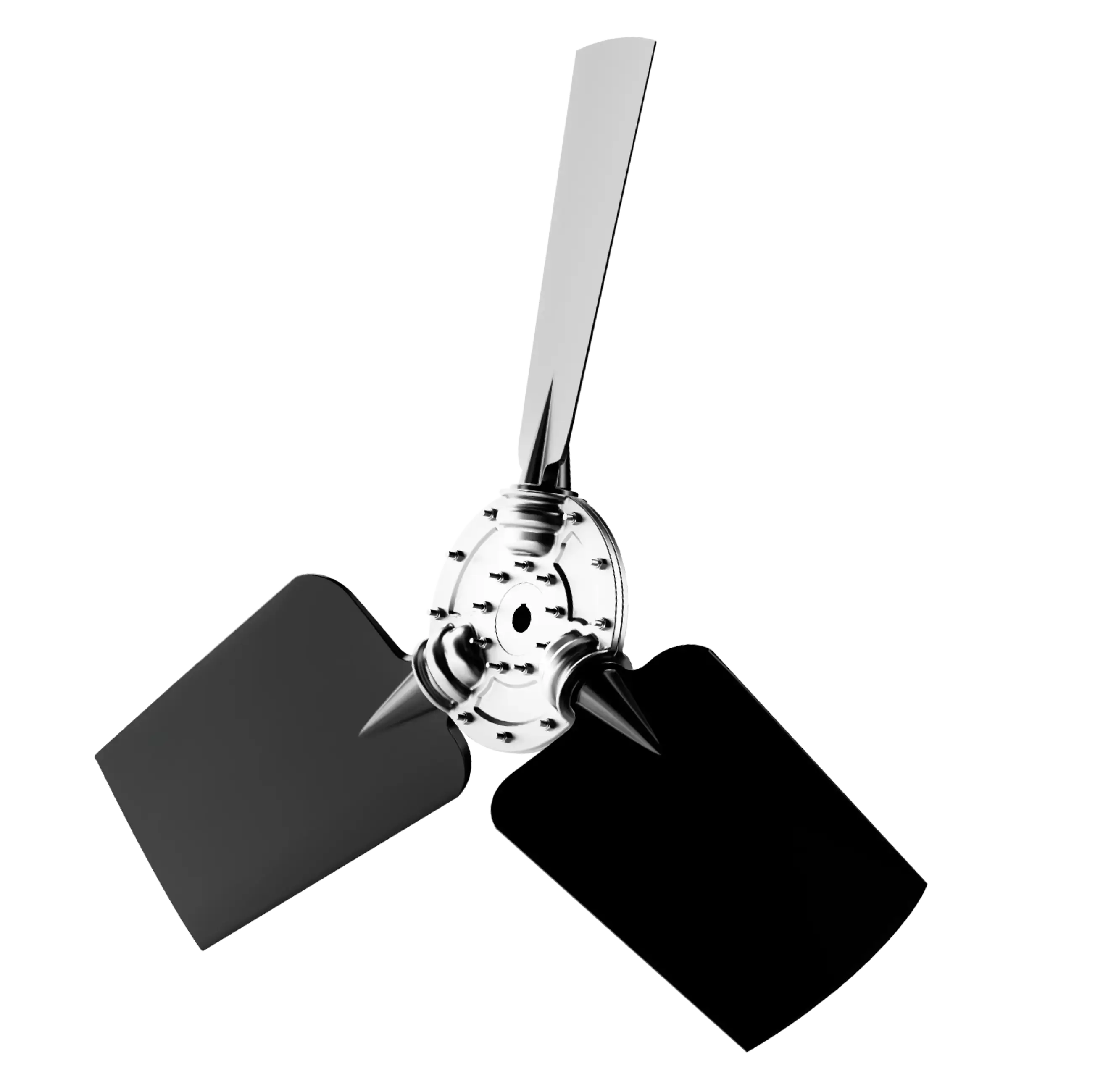

气流形状

10G叶轮配置。

气流形状

1G叶轮配置。

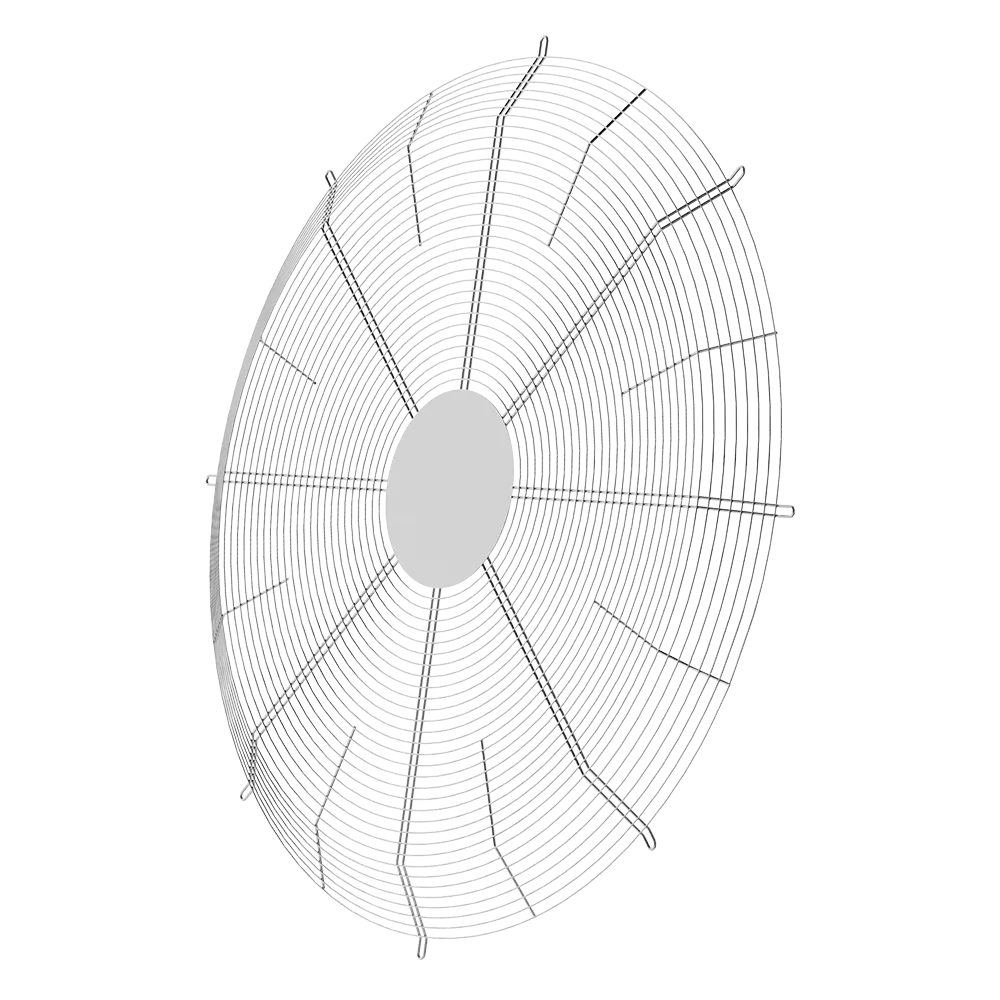

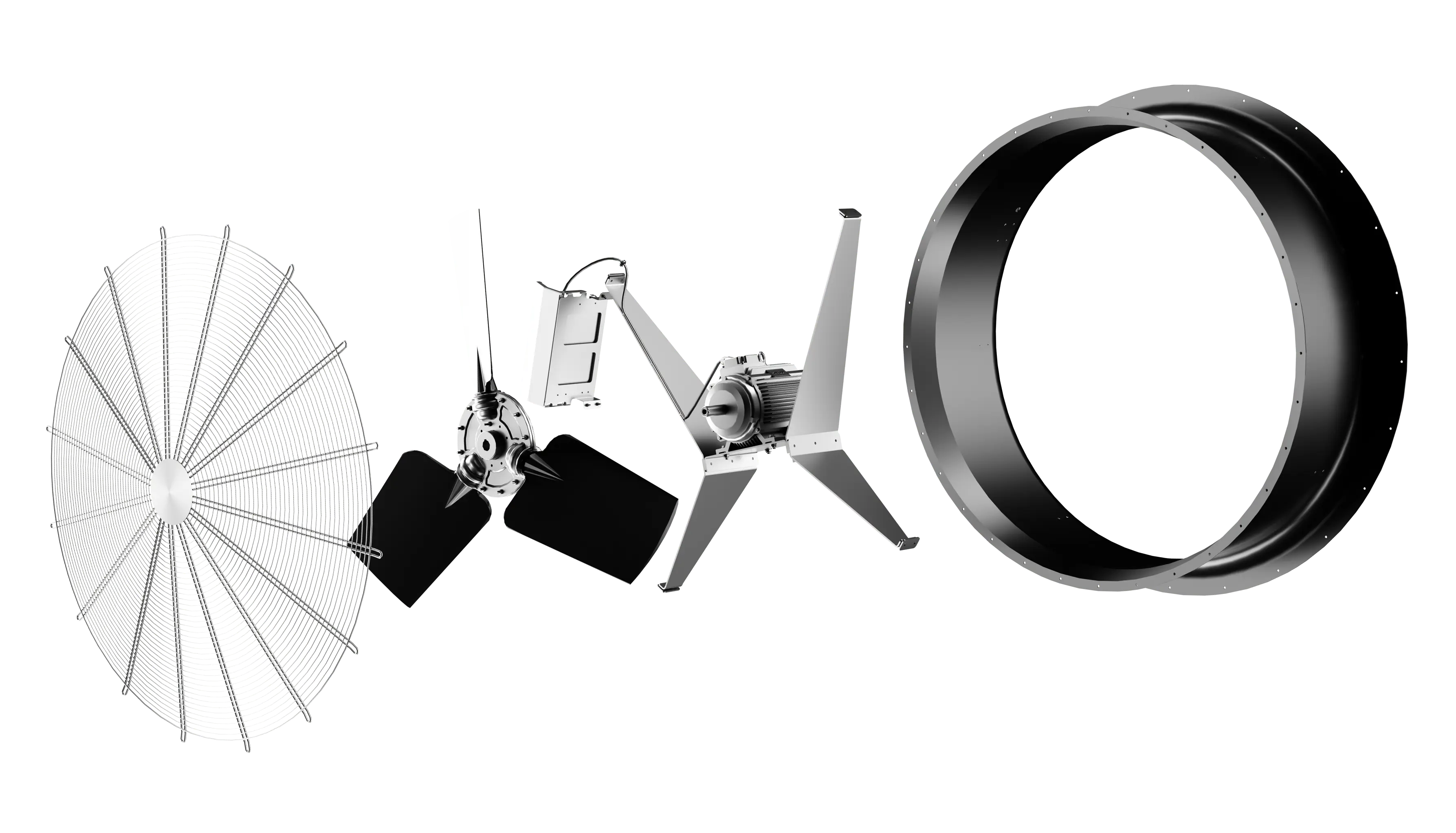

网格

空气动力学优化设计，最大限度减少能量损耗。标配C3级防腐涂料。

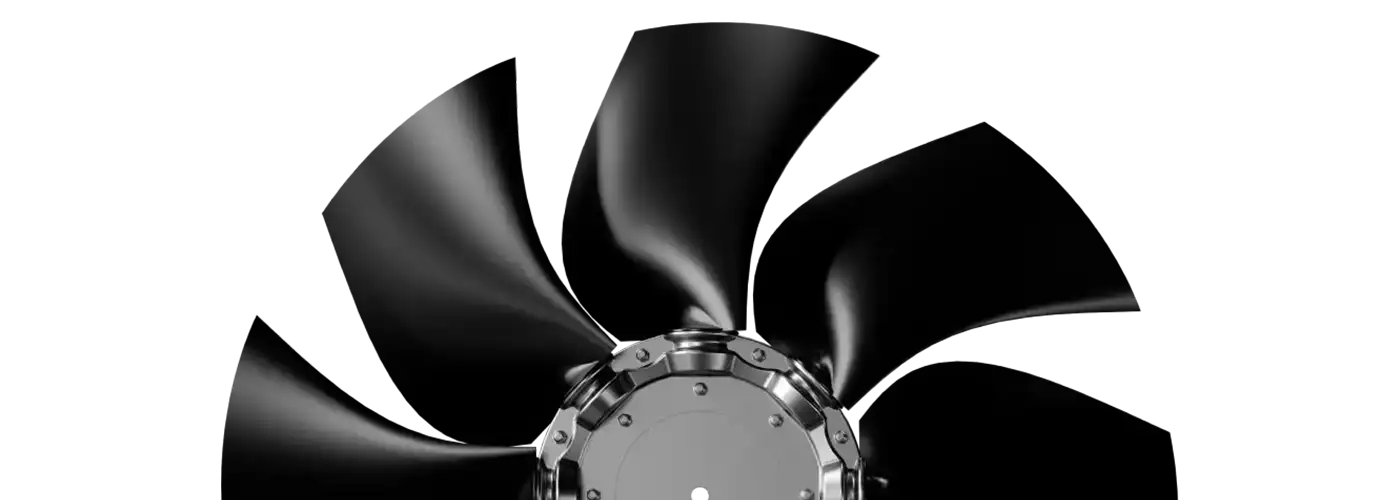

刀片

充分利用模块化叶轮系列的宽度范围，以实现最佳性能。

气流形状

镰刀刃

枢纽

完美匹配，充分释放叶片的空气流动潜力。

内转子电机

坚固耐用的直接驱动强力永磁内转子电机安装在吸气侧，以实现最高性能和耐久性。

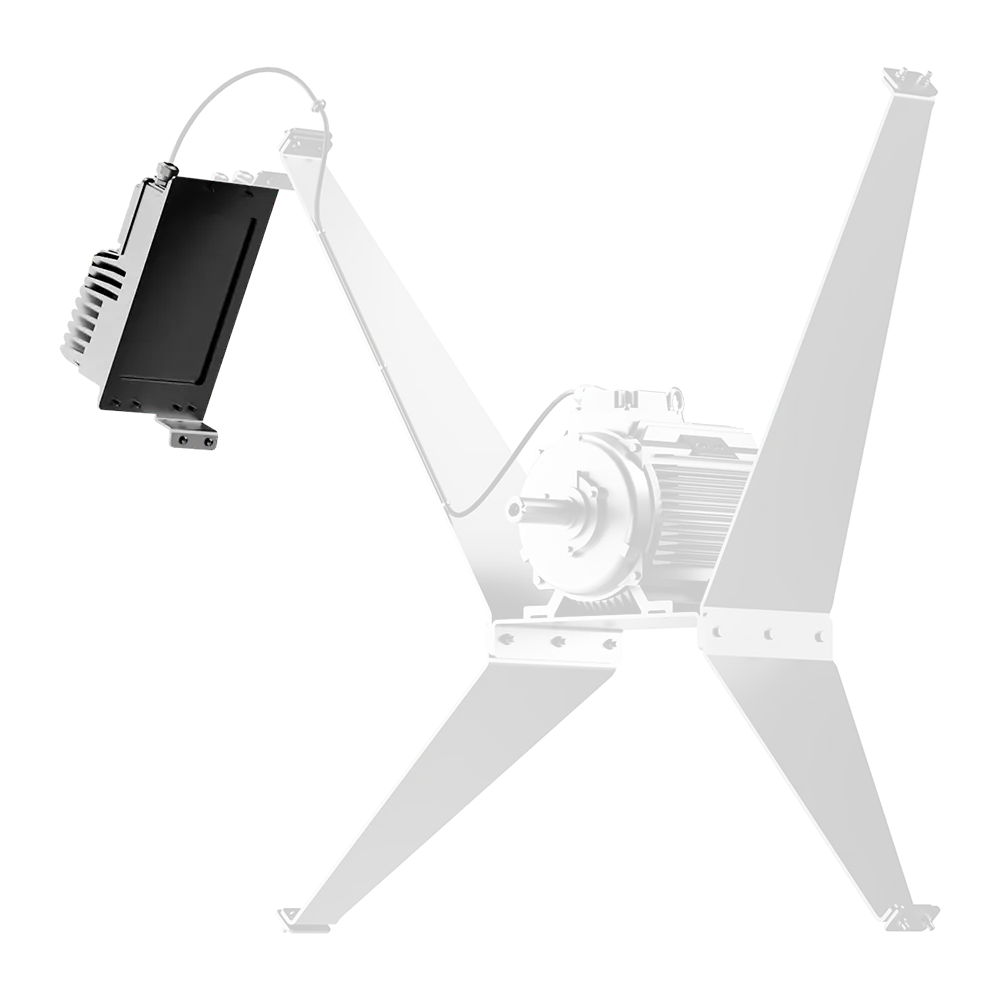

外置硬盘

脱离气流状态，随时准备为冷却塔等环境提供所需的额外动力。

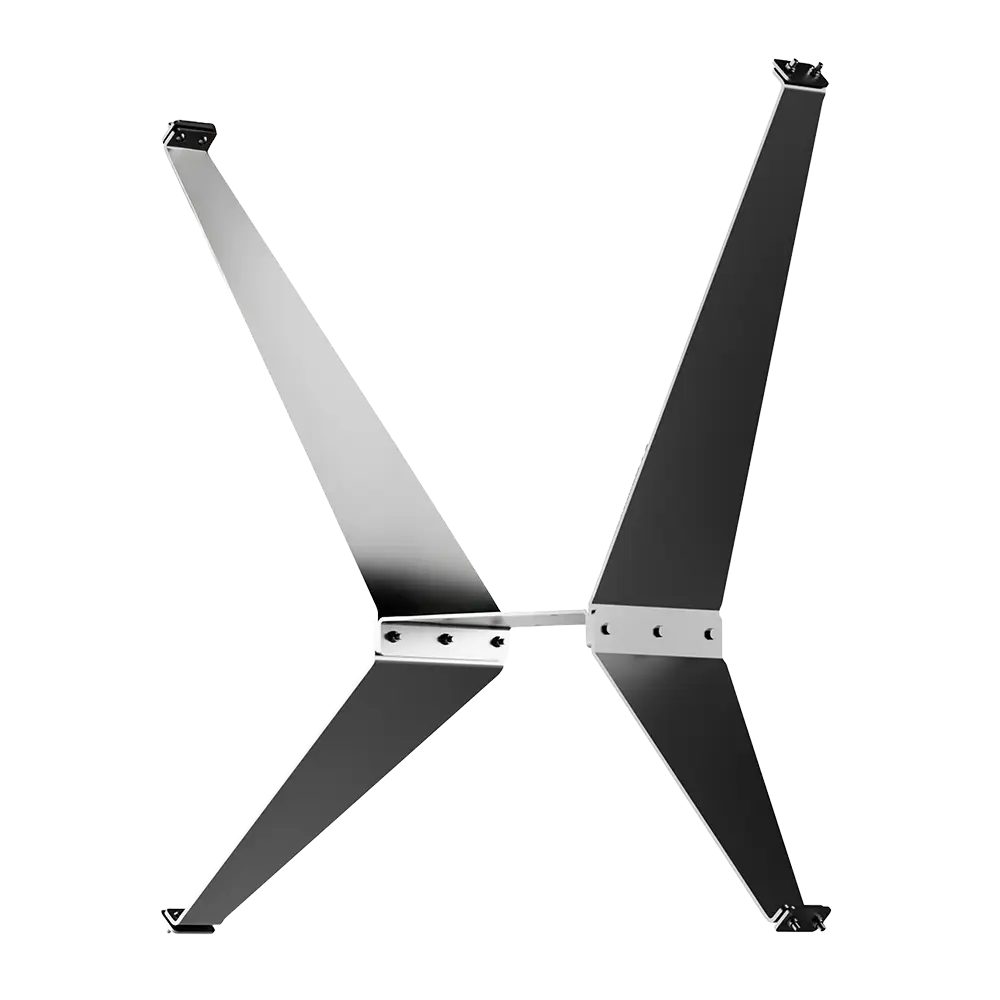

括号

协调设计，精心打造以最大限度减少气流影响。

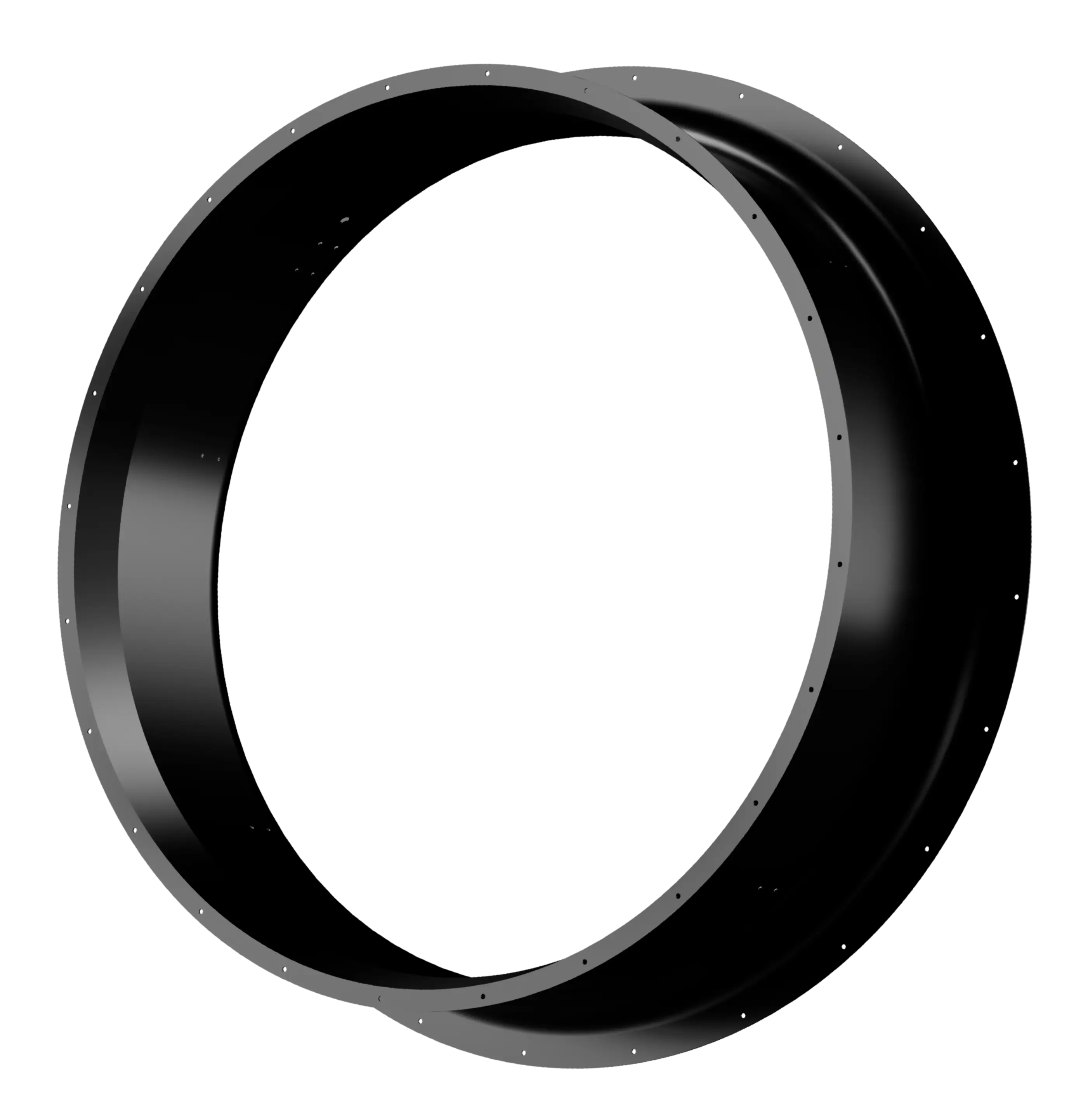

住房

专为重型进气口设计的喇叭口结构，配合短扩散器，提供卓越的气流与性能表现。可选方形或圆形板材。

L系列专为恶劣环境设计，采用Multi-Wing内部转子电机，实现卓越散热性能、更低电机温度及更长轴承寿命。其功率输出高达 200Nm/30kW, 可轻松应对高功率应用需求.

模块化结构使维护变得简单，可升级组件则增强了防腐蚀性能和环保特性.

IP55防护等级

防尘防水电子设备

高功率

最高可达 200 Nm / 30kW ，满足严苛应用需求

模块化设计

可升级、耐腐蚀的组件

与您共同成长的制冷体验

性能

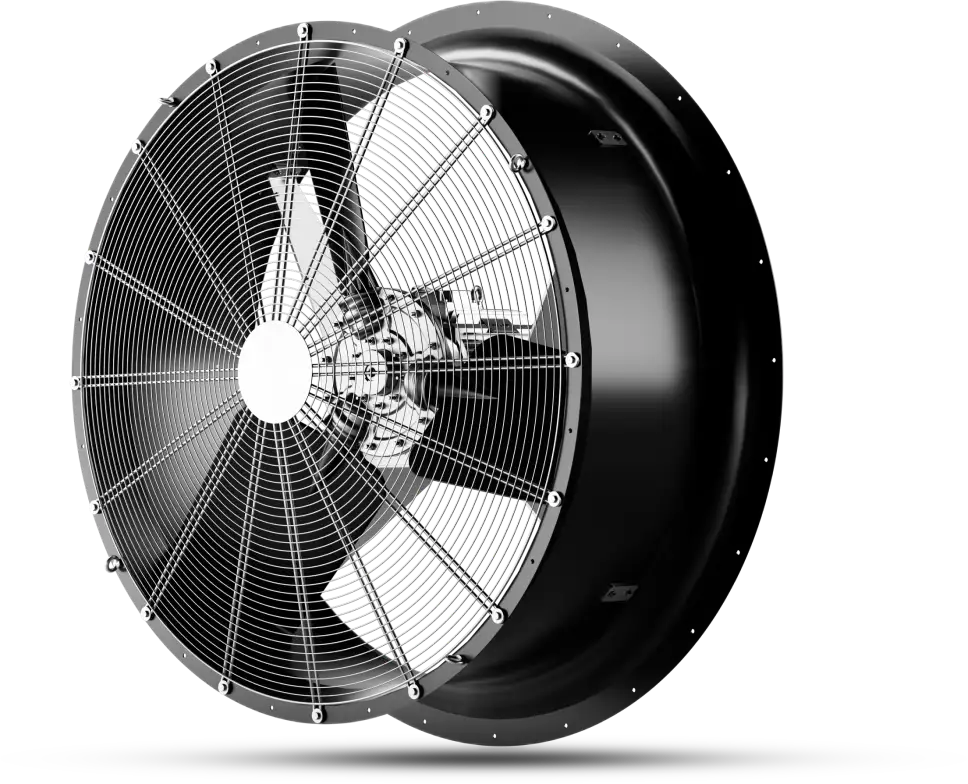

1,500 mm

KL.1500X

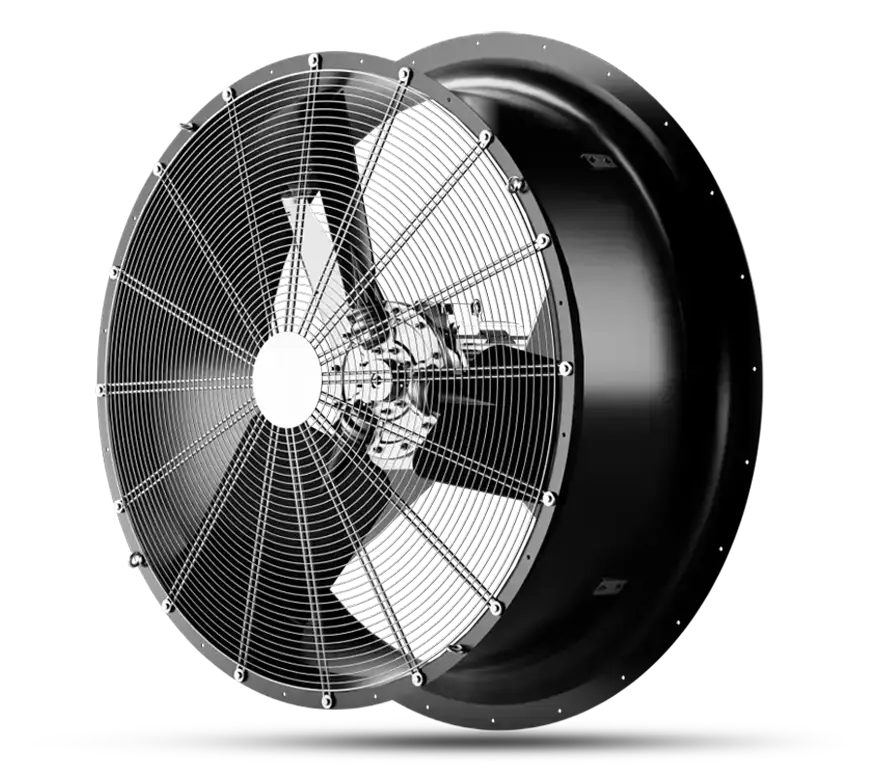

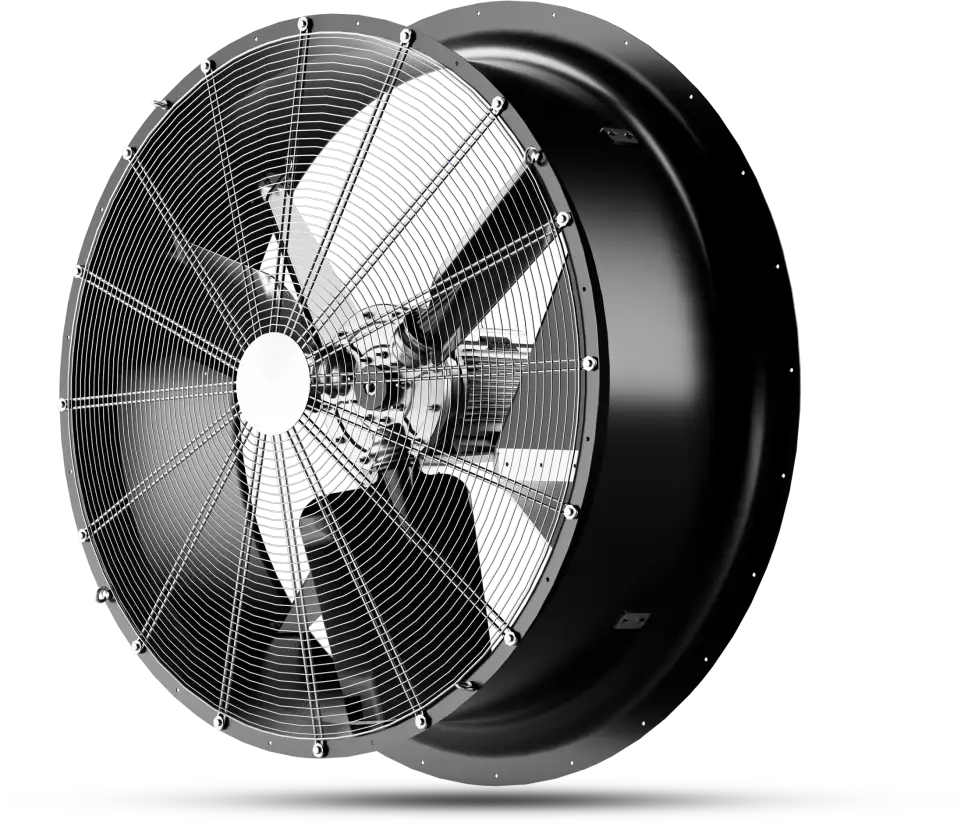

1,600 mm

KL.1600X

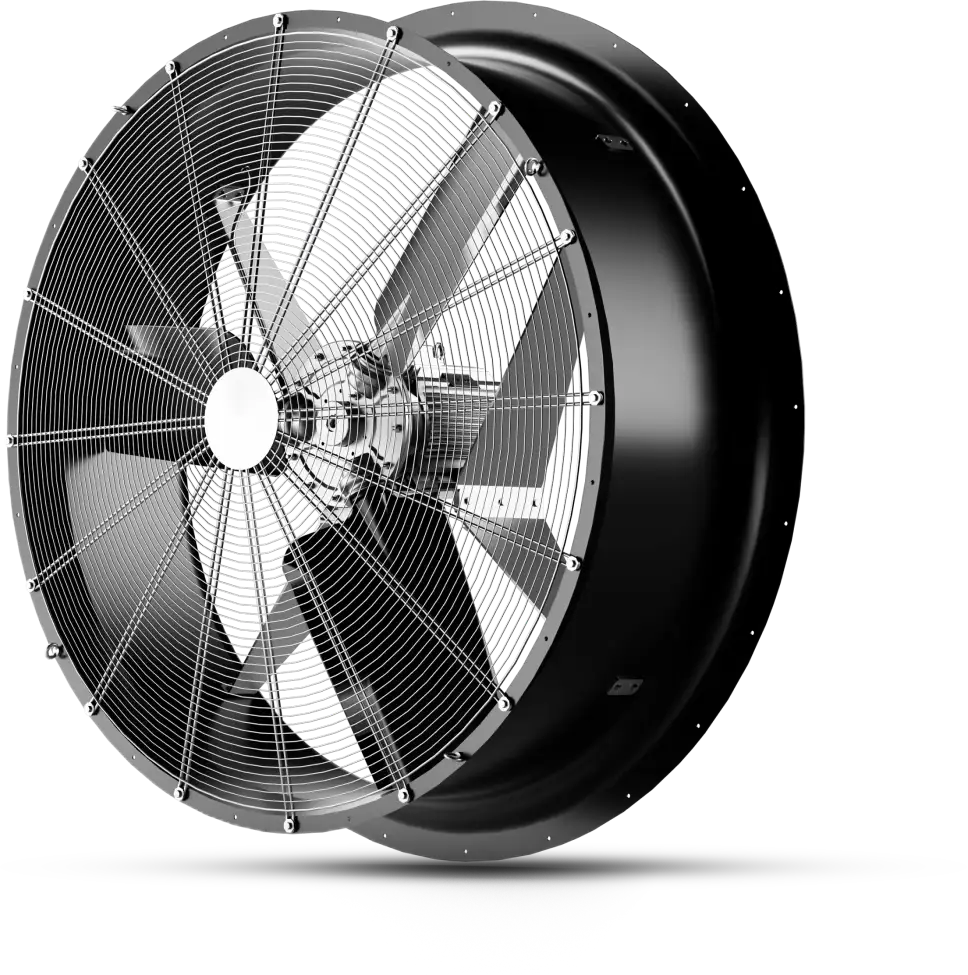

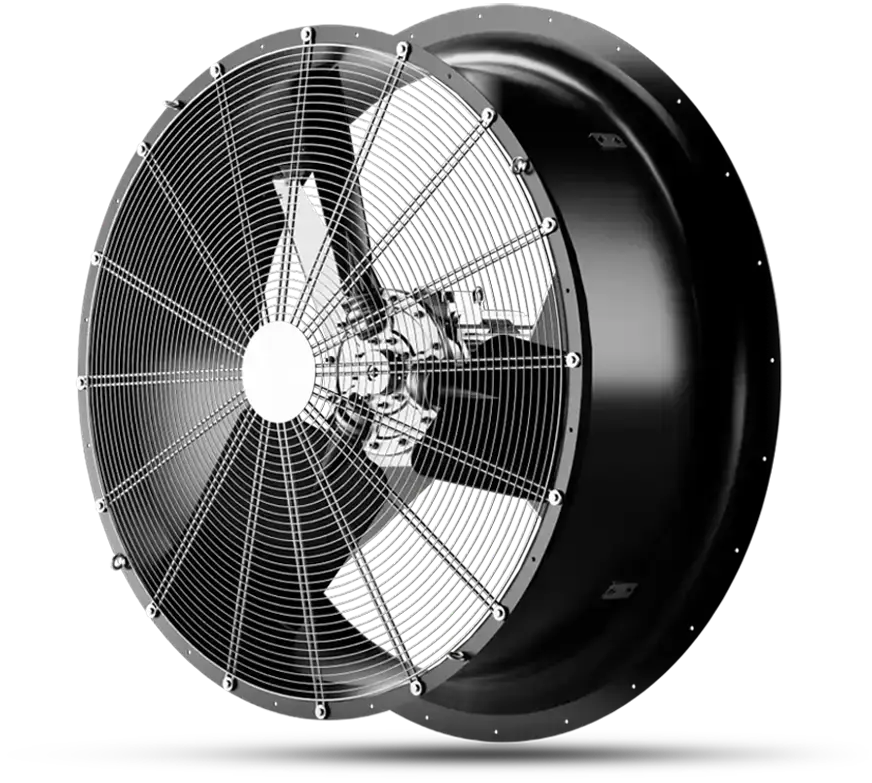

1,800 mm

KL.1800X

1,500 mm

1,600 mm

1,800 mm

概述

零件编号

10135368

规格代码

JUW 150-35-8B-56-L-QZX3X5-P-MR

最大输入功率（千瓦）

16.34

最大输入电流

24.56

最大背压（PA）

340

最高转速（转/分钟）

850

概述

零件编号

10135369

规格代码

JUW 160-36-8B-52-L-QZX3X5-P-MR

最大输入功率（千瓦）

16:45

最大输入电流

16:45

最大背压（PA）

330

最高转速（转/分钟）

800

概述

零件编号

10135370

规格代码

JUW 180-32-8B-49 L-QZX3X5-P-MR

最大输入功率（千瓦）

16:45

最大输入电流

24.73

最大背压（PA）

340

最高转速（转/分钟）

740

在整个工作范围内的工作性能

正面视图

1,830 mm

24x15°

24xØ11 mm

该

BC Ø1780 mm

1,876 mm

侧视图

139 mm

620 mm

138 mm

正面视图

1,930 mm

24x15°

24xØ11 mm

该

BC Ø1880 mm

1,978 mm

侧视图

134 mm

620 mm

147 mm

正面视图

1,930 mm

24x15°

24xØ11 mm

该

BC Ø1880 mm

1,978 mm

侧视图

134 mm

620 mm

147 mm

规格

技术规格

耐久性

材料

PAG叶片，耐腐蚀铝制轮毂

IP防护等级

防护等级 IP55

气流温度

–30° to +70°C

环境温度

–40° to +50°C

预期寿命

长期耐久性

情报

数字

MODBUS RTU（RS–485）

模拟

0–10 V（100% @ 9.5 ±2%）

固件

PM同步电机控制

热防护

受保护的电子设备

电力与控制

电压兼容性

三相，380–480 V

最大输入功率

16.34 千瓦

能效等级

符合ESPR标准，符合ErP指令

服务间隔

模块化设计便于维护
