Cシリーズ

Cシリーズ軸流ファン

HVAC

強力な冷却性能コンパクトなデザイン

製品仕様書

概要

コンパクトなサイズ圧倒的な性能

Cシリーズ軸流ファンは、コンパクトで静粛性が高く、高効率なモジュラー式ファンとして、今日ますます厳しさを増す冷却課題に対応するよう設計されています。高効率、低騒音、そしてメンテナンスの簡素化を実現。つまり、稼働時間の延長と運用負担の軽減につながります。低～中程度の静圧環境にあるデータセンター、チラー、冷却塔に最適です。独自のEC技術を採用したCシリーズファンは、1回転あたりの送風量を増やし、エネルギー消費を削減するとともに、ErP2026規格への完全な準拠を実現しています。

製品選びを簡単にするモジュール式プラットフォーム

ESPRreadyプラットフォーム

なぜCシリーズを選ぶのか？

高効率、低消費電力

設計上、ささやきのような静粛性を実現

コンパクトな設計、メンテナンスの簡素化

大量冷却に対応し、迅速な投資回収を実現

柔軟で、将来を見据えた構成

メリット

AC または EC：規制に先駆けて、ERP2026 に対応済み

CシリーズのEC版とAC版は、いずれもErP2026に対応しています。ErP2026は、設計段階から環境基準を組み込むことで製品の持続可能性を促進することを目的とした欧州連合（EU）の指令であるESPR（持続可能な製品のためのエコデザイン規則）の一部です。 ESPRでは、より厳格な性能要件、修理可能性に関する新たな要件、およびさまざまな負荷や回転数におけるファンの性能に関する要件が定められています。

ひとつのプラットフォーム
2つの駆動方式

Cシリーズは、堅牢なAC技術またはインテリジェントなECシステムから選択できます。どちらも同じコンパクトでメンテナンス性に優れた設計を採用しています。

EC

インテリジェンスを備えた高効率設計

正確な速度制御と容易なシステム統合を実現するため、ECはファン専用モーターと、気流の外側に配置された外部ドライブを組み合わせています。

380–480 V · 50/60 Hz
標準動作温度：−40°C～+65°C
オープンModbus RTU（RS485）
4つの設定可能なI/Oポート
Modbus経由でのデータ記録およびソフトウェア更新

AC

シンプルに実現する、信頼性の高い性能

AC 60 Hzシリーズは、コンパクトなインナーローターモーターを採用し、出力要件の増加に応じて、吹出し側または吸込み側の配置に対応します。

460–480 V · 60 Hz
標準動作温度：−30°C～+65°C
PTO温度保護
インバーター使用向けパッケージを用意
吹出し側または吸込み側のモーター配置

環境に配慮した設計

標準のCシリーズ・プラットフォームをベースに、温度、湿度、腐食、および衛生要件に合わせて設計された保護機能を追加します。

シーショア・パッケージ

C5 モーター、ケーシング、支持部、インペラに対する中程度の腐食防止。

冷却塔パッケージ

相対湿度95％までの環境に対応しています。

低温用パッケージ

−40°Cまで確実な起動が可能で、食品業界向けの専用オプションも用意されています。

高温用パッケージ（AC用）

+80°Cまでの動作に対応した構成です。

オフショア・パッケージ

C5：モーターとインペラーに対する中程度の保護に加え、ステンレス製のケーシングと支持部を備えています

スペースにぴったり収まる冷却システム

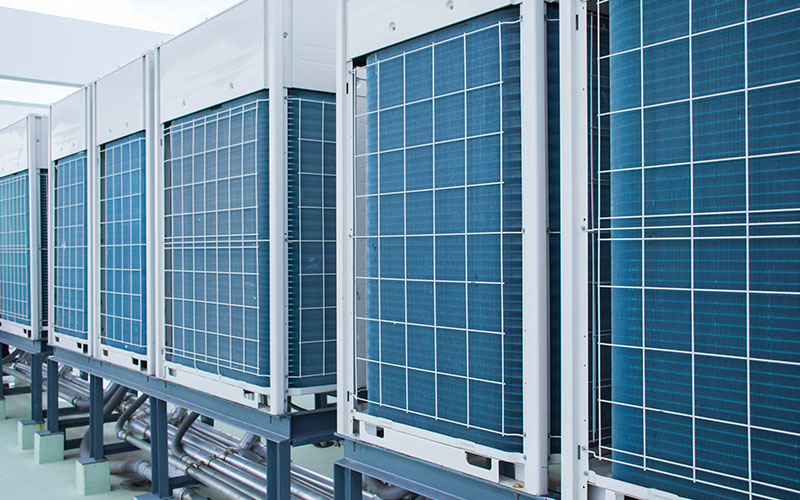

データセンターやHVACシステムから、凝縮器、蒸発器、冷却塔に至るまで、PMAXは最高の性能と長期的な信頼性を実現するよう設計された、信頼性の高い冷却ソリューションを提供しています。

用途

Data centers, Evaporators, Condensers, Adiabatic coolers, Cooling towers

より環境に配慮した移行

「仕事のために設計」「働き続けるために作られている」

環境への配慮において、効率性はほんの一部に過ぎません。Cシリーズは、修理、部品交換、そして責任ある廃棄処理を念頭に設計されており、不要な材料の使用を削減しながら、製品の使用寿命を延ばすことに貢献します。

>90％

マルチウィングの主な供給源からの再生アルミニウム

修理可能

モーター、駆動装置、インペラ、ケーシング、および支持部品

グローバル

生産拠点の近接性は、部品の輸送距離の短縮に寄与する

想定されるサービス対応

長期的な信頼のためのエネルギー関連法整備

仕様

技術仕様

建設

インペラ

強化ブレード、アルミニウム合金製ハブ

住宅

事前亜鉛メッキ鋼、粉体塗装仕上げ

保護とサポート

電解亜鉛メッキ、粉体塗装

モーター本体

アルミニウムまたは鋳鉄

保護および承認

保護等級

IP55規格、IP66パッケージ

絶縁クラス

認証

CE / UKCA / UL

測定

ISO 5801、設置区分A

空調＋エネルギー認証

AC電源

460～480 V / 60 Hz

ECの供給

380～480 V / 50～60 Hz

AC保護

PTOの過熱保護

EC制御

4つの設定可能なI/Oポート

範囲

交流 60 Hz

800 / 910 / 1,000 / 1,240 / 1,340 / 1,560 mm

欧州委員会

910 / 1,000 / 1,240 / 1,340 / 1,560 mm

AC温度

−30°C ～ +65°C

EC温度

−40°C ～ +65°C
